21.4.2008

Тихий аквариумный компрессор

Здесь я расскажу о том, как сделать тихий компрессор для аквариума. Это было сделано относительно давно, месяца 3-4 назад, но все руки написать не доходили. Сразу говорю – результат потрясающий, так что, если это у вас наболевшая проблема (особенно по ночам) – то это то, что вам надо.

Суть в том, что действительно тихих компрессоров, таких, чтобы можно было спокойно спать, обладая нормальных слухом, просто не существует. Не верьте никакой рекламе. Все фигня. Просто таких нет. Точка. Можно было бы сделать такой, например работающий по принципы искусственного легкого (с мехами), но стоимость будет нереальной, да и нет таких.

Поэтому есть только один способ – утихомирить то, что есть. Впихивание материалов в вибрирующую пластину, чтобы она меньше вибрировала проходили. Да, делается тише на некоторое время, но при это больше греется и очень значительно падает мощность, а через некоторое время начинает так гудеть, что уже ничего не помогает. Да и не пожаробезопасно это.

Соответственно, над искать другие пути. Я пошел путем внешней звукоизоляции и сокращения ударной волны от импульсов воздуха.

Для компенсации ударной волны я использовал подсмотрено где-то давно устройство из банки из-под пленки.

Один конец идет в компрессор, другой – на обратный клапан и далее в аквариум. Обратный клапан – вещь полезная. Этот «глушитель» еще и для рыб полезный, так как внутри аквариума снижает звук от пузырей, делает их потом более равномерным. С ним правда добавляется некоторая инертность настройки, т.е. делаешь сильнее, а между откруткой регулятора и реальным увеличение потока пузырей проходит 3-5 секунд, на малых настройках – еще больше. Так что при настройке надо ждать пока «устаканиться».

Однако, это конечно счастья нам не принесет и тише спать не станет, когда компрессор в 2-х метрах от уха по прямой тарахтит.

Для основного звукового барьера делаем коробочку. Коробочка должна быть вся на акустических развязках, чтобы звук (а также вибрация) не передавалась от деталей к деталям и к полу или к тумбочке. Для акустической развязки я использовал толстую пористую ткань (в супермаркетах такая продается под видом такни для мойки полов и для вытирания столов). Для ножек в итоге использовал пенистый полиуретан. Сначала был поролон, но, как выяснилось, он довольно быстро (за несколько дней) под массой помпы проминается и коробка криво стоит. Крышка должна быть плотно закрытой, поэтому она внутри проклеена тканью. В закрытом состоянии дырок все две. Одна для провода питания, вторая – для вывода шланга. Обе довольно плотно закрыты проводом и шлангом (т.е. дыры под размер). Коробочка сделана из доски 20мм, дно и крышка - ДСП 20мм. Скреплено на шурупах (предварительно просверлены маленькие дыры, чтобы скручивать было легче). Между всеми стенками проложена ткань, т.е. НИГДЕ нет прямого контакта доски с доской. Внутри дно выложено поролоном, так как родным ножек ни к одного компрессора для гашения вибрации не хватает.

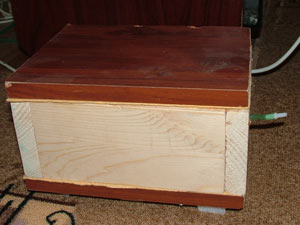

Вот что имеем в итоге:
(все картинки открываются в полный размер в новом окне при нажатии)



Эффект потрясающий! После закрыванию крышки на полной мощности слышно, только если нагнуться над ним в 10-15 см. Дальше уже звук не уловим (слышно только, как в аквариуме пузыри лопаются). При этом компрессор не греется, используется всю свою мощь, не надо ограничиваться маленькими компрессорами, т.е. этот вариант подходит для очень больших аквариумов.

На все мучения ушло около 6 часов (с походом на рынок, напряжением ума и расчетами).

За сим тему тихих компрессоров можно закрывать.

Комментарии

2008-06-13 20:33:31 ФД263 01 ()

гы, я рессивер сделал по-другому, просто взял трубки длинной 5м, за место достаточных 1м.


2008-10-12 23:10:13 яяя ()

дак у тебя баночка из под плёнки и есть обратный клапан?
Из описания устройства не совсем понятно


2008-10-13 00:06:58 Артем Кучин (Москва, Россия)

Обратный клапан это белая фигулька на конце шлаги вот здесь
http://www.artem.ru/qpump/4.jpg


2008-11-17 23:29:47 Любопытствующий ()

Немного непонятно: если "в закрытом состоянии дырок всего две", то откуда компрессор берет воздух?


2008-11-19 00:16:50 Артем Кучин (Москва, Россия)

Ну где ваша логика? Две дырки - одна для выходного шланга, вторая - для кабеля питания, но она не герметичная и даже не плотная, она же для доступа воздуха на "всос".


2008-11-26 08:51:40 BaJlbKa (Екатеринбург, Россия)

Ну на слабенький может такого всоса и хватит, хотя как не крути КПД упадет, а вообще про всос но заыбл походу :)))


2009-12-27 14:05:41 Алексей (Пуховичи, Беларусь)

Лучше бы описали,как сделать компрессор,а не глушак к нему.


2009-12-27 22:47:03 Артем Кучин (Москва, Россия)

А зачем его делать? За 200 рубле любой китайский + глушак и все в порядке.А если делать именно компрессор, то это будет в разы дороже и дольше.

А вообще есть идея сделать компрессор по типу аппарата искуственного дыхания с автоматическим контролем насыщенности кислородом воды, чтобы выключался, когда ненадо. Но это недешево вообще.


2010-02-22 23:29:26 DeaD_MOPO3 (В.Новгород)

А если в отверстия под шурупы предварительно вставить заглушки из плотной резины и потом шурупы в нее закрутить?
А то везде ткань проложена, а шурупы все равно жестко скрепляют стенки...


2010-02-23 20:34:23 Артем Кучин (Москва, Россия)

Можно, конечно, но мне кажется, что на слух разницу не заметить в этом случае. Можно вообще все селиконом склеить и без шурупов обойтись.


2010-10-21 01:00:52 Сергей Ванин (Смоленск, Россия)

Классно!Внешняя изоляция-громоздко и легко.Как на счет капнуть поглубже? :)


2012-01-14 14:38:21 Валерия (Новосибирск, Россия)

А можно как-то на просвет схематично показать что внутри банки из-под пленки, как идет провод? Спасибо.


2012-01-15 22:56:53 Артем Кучин (Москва, Россия)

Внутри там пусто. Трубка входит в крышку и обрывается, с другой стороны входит другая трубка и внутри сразу после стенки обрывается.


2012-08-19 23:20:31 Татьяна (Санкт-Петербург, Россия)

спасибо за изоляцию для компрессора.хоть он стоит на кухне, все равно оч шумный.будем мастерить)))


2012-10-19 20:31:19 Евгений (Москва, Россия)

Кстати, 2-канальный компрессор в 3 раза тише 1-канального, за счет того, что у него вибрирующая пластина находится в балансе между двумя клапанами. Вибрация уже не так ощутима.


2013-09-06 01:07:01 Сергей (Сумы, Украина)

Спасибо за идею, всё доходчиво описано!!!


2014-03-10 09:08:44 Вячеслав (Пермь, Россия)

"2008-11-26 08:51:40 BaJlbKa (Екатеринбург, Россия)
Ну на слабенький может такого всоса и хватит, хотя как не крути КПД упадет, а вообще про всос он заыбл походу :)))"

Полностью согласен! Притока свежего воздуха вообще нет! + нагрев ...


2014-03-21 00:40:45 Артем Кучин (Москва, Россия)

По вашему эта коробка герметична что ли? Нет, конечно. Так что приток есть и никаких проблем.
КПД падает, но этот компрессор был избыточен изначально для этого аквариума. Так и надо брать - больше, чем надо.
Нагрев, как показала практика, несущественный.


2014-10-16 21:19:32 рустик (казань, россия)

откуда можно купить синюю тряпку как у вас и желтая тряпка что это?


2014-10-18 10:29:03 Артем Кучин (Москва, Россия)

Синяя - это тонкий впитывающий коврик для ванной.
Желтая - это просто тряпка для уборки плотная.


2015-03-09 23:46:15 Анна (Кстово, Россия)

а можно использовать проложенную мягкими материалами полиэтиленовую банку для завтраков (или морожена)?, а вместо коробки из под фотопленки - яйцо киндера? не умею строгать-пилить, а ответ жду и надеюсь получить или совет, или ответ...
спасибо...


2015-03-11 16:46:47 Артем Кучин (Москва, Россия)

яйцо пойдет точно.
по поводу банки - можете попробовать, но звук низкой частоты останавливают только материалы с высокой плотностью и необходимой толщиной - дерево, песок. мешочки сделайте и песок насыпьте и без зазоров закройте.
