Изготовление печатных плат с сухим фоторезистом (фотоспособ)

Описание моего метода изготовление печатных плат с помощью сухого фоторезиста. Я постарался использовать наиболее эффективные и безопасные подходы, которые нашел в Интернете, на форуме www.radiokot.ru и додумался сам. Дорожки воспроизводятся надежно от 0.15мм, зазоры от 0.20мм.

Я пробовал делать только с помощью одной пленки: Lomond, пленка для лазерных и струйных принтеров, копировальных аппаратов, 100 мкм, прозрачная двухсторонняя с бумажной полосой, А4, 10 листов, код 0710421

Касательно выбора, на чем печатать и с каким разрешением, я провел большое исследование. Его результаты изложены в теме "Тесты печати шаблонов печатных плат".

Итак, материалы и инструменты:

  • Принтер HP LJ 1200 с перезаправленным черт знает чем картриджем.
  • Прозрачная пленка для печати на лазерном принтере
  • Маленький дорожный утюг.
  • Валик резиновый для обоев
  • Фен (обычный для сушки волос)
  • Перчатки гигиенические
  • Комет антиржавчина (порошок)
  • Пемолюкс крем сода 3 эффект (кремообразный)
  • Дрель (есть плата грязная)
  • Полировочный круг для дрели (войлок или фетр, есть плата грязная)
  • Паста гои (есть плата грязная)
  • Посудина для проявки
  • Ультрафиолетовая лампа
  • Прижимное стекло или целлофановый пакет с водой
  • Силикатный клей
  • Металлическая плоская посудина
  • Сухой фоторезист (я брал в "чип и дип" 300х1000 мм)
  • Губка для мытья посуды

Никаких ацетонов и других растворителей нет и не надо. Никакой вони.

Печать шаблона

Принтер настраиваем на максимум dpi, режим с максимальной жирностью печати, у меня этот режим ставится, когда выбираю печать на прозрачную пленку. Печатаем 2 (ДВА) шаблона на листе пленке. Берем эти два шаблона, накладываем друг на друга, и очень точно выравниваем. Скрепляем их просто: утюг на 3-х точках, через бумагу прикладываем утюг к уголкам шаблона на 2-3 секунды. Это очень удобно, так как если выравнивание было плохим, то разъединить пленки можно очень просто и без повреждений. Не бойтесь, выровнять с точностью до 0.1мм руками очень просто. Смотрите через шаблон на лампу - так проще. Вся процедура занимает минут 5 - 10.

Подготовка платы

Если плата грязная и сильно окислилась, то полируем плату пастой гои, чтобы блестела. До идеального зеркала не надо.

Надеваем гигиенические перчатки (тонкие такие, чтобы движениям не мешали). Драим Кометом с тряпочкой - снимает все окислы. Хорошо промываем горячей водой (холодной вообще лучше не пользоваться, в ней хлор, он нам не друг). Драим Пемолюксом, без тряпочки, просто пальцами, смываем. С этого момента руками поверхность не трогаем. На жир фоторезист не ложится. Плата настолько обезжирена после Пемолюкса, что скрепит. Вода с платы не скатывается, пристает к поверхности. На вид должна быть блестящая, светлая. Сушим феном на самой маленькой температуре, сгоняя воду.

Плата готова.

Накатка фоторезиста

Вырезаем нужный кусок по размеры (делайте минимум на 1см больше с каждого края, чем надо). С одного края отдираем пленку с одной стороны (он покрыт пленкой с двух сторон), прилепляем этот край к плате, аккуратно разглаживая пальцами. Далее два варианта. Или плавно отдирая снизу фоторезиста пленку (не касаясь платы!) лепим его пальцами другой руки и разглаживаем. Для маленьких плат получается хорошо. Но я предпочитаю другой вариант. Прикрепили край, а теперь ставим на него валик, и катим вперед и давим вниз, а другой рукой по необходимости тянем снимаемую пленку из-под фоторезиста. С валиком у меня с первого раза получилось без единого пузыря. И далее пузырей не случалось (сделано на момент написания этого текста более 20 плат фотоспособом). После этого, сильно надавливая, прокатайте фоторезист во всех направлениях. Ну, скажем, в 4-х направлениях (крест и диагонали) по 3 раза от края до края.

Кстати, работайте при обычном свете, ничего не бойтесь, кроме сильного прямого солнечного света.

Теперь берем утюг, ставим на 1 (одну) точку. Кладем на плату бумагу 80г/м2 и, когда прогреется, утюгом водим по плате пока она не станет заметно теплой. Нельзя чтобы фоторезист или верхняя пленка на нем начала плавится. Просто он должен быть теплым. Градусов на 50. После этого сразу еще раз прокатываем все валиком, как и в предыдущий раз. Все, плата готова.

Вообще, из всех моих опытов стало очевидно, что для того, чтобы фоторезист не отходил, надо чтобы плата была идеально обезжирена, а фоторезист был очень равномерно прикатан, причем надо это сделать на теплый текстолит. Я даже сначала текстолит утюгом грел и прикатывал сразу пока он очень теплый. Это оказалось перебором. Описанный способ ни одного раза не позволил отойти фоторезисту.

Засветка

Я засвечиваю лампой 26Вт black-light с расстояния 12 см, 15 минут. Для этого сделал такое вот устройство:



Внимание! Это старые фото! В итоге я убрал отражатель из фольги и засветки проводу без отражателя!

Лампу включаю заранее за 1-2 минуту до засветки, чтобы прогрелась, но мне кажется, что при 15 минутах засветки это неважно.

Кладем плату, сверху на нее фотошаблон, прижимаем или стеклом или пакетом с водой, и сверху ставим аппарат засветки. Ждем 15 минут ничего не двигая! Даже после 10 секунд уже двигать поздно!

Хитрости тут две:

  1. Я на фоторезист (т.е на верхнюю пленку на нем) капаю немного воды, кладу фотошаблон тонером вниз и прикатываю его к фоторезисту. С водой он так прилипает, что кажется и прижимать не надо. Но я так не рисковал. Думаю, что если у вас дорожки и зазоры от 0.4-0.5мм, то действительно можно не прижимать
  2. Пакет с водой ничуть не хуже стекла, а для неровного текстолита просто спасение. Берем пакет, наливаем в него теплой воды из-под крана на половину. Теперь ставим его на пол, а верх пакета кладем на что-то не очень высокое, но так, чтобы вода не выливалась. Например, на коробку из-под обуви. Разумеется, верхний край пакета держать надо постоянно. После этого через бумагу утюгом на 3 (трех) точках проглаживаем верхние 5-10 сантиметров пакета, чтобы все хорошо слиплось. Пакет, однако, долго не живет. По крайне мере мои пакеты после 30 минут засветки УФ начинают протекать без видимых причин. Видать, они разлагаются под действием ультрафиолета.

Как альтернативный вариант, я могу перевернуть аппарат засветки, положить на него сверху стекло, а не стекло плату с фоторезистом и фотошаблоном, который держится на воде, а сверху небольшой груз. Иногда так удобнее.

Кстати, именно печать на лазерном принтере позволяет использовать воду для приклеивания шаблона водой. Струнный шаблон будет размазываться.

После того, как пойдет 15 минут, снимите шаблон, положите плату в темное место на 10 минут. Мне действительно кажется, чтобы если дать фоторезисту плате "дойти" после засветки, то он лучше держится и меньше растворяется, где не надо. Это субъективно, замеров не делал.

Проявка

Сначала я проявлял в самостоятельно полученной кальцинированной соде (прокаливанием из обычной соды). Но после того, как я попробовал силикатный клей любое желание возвращаться к соде пропало. Силикатный клей - суперпроявитель! Очень мягкий, надежный, с ним фоторезист не отходит от платы вообще. Отличная штука. Я говорю об обычном конторском/школьном жидком силикатном клее по 8-9 рублей за тюбик.

Итак, берем КИПЯЧЕНУЮ воду при 20-25 градусах (не больше и не меньше). Я кладу 3 чайных ложки клея без горки на 600 мл. воды. Хорошо разбалтываем клей. СНИМАЕМ С ФОТОРЕЗИСТА ВЕРХНЮЮ ПЛЕНКУ (о, сколько раз я забывал это делать), бросаем плату в проявитель. После этого я начинаю пошатывать ванночку туда сюда, так как фоторезист, растворяясь, блокирует доступ проявителя к нижним слоям, надо его смывать. Когда процесс замедлится (через 2-3 минуты), я беру губку для мыться посуды, обильно ее мочу в проявителе и вожу одним ребром губки поверх фоторезиста БЕЗ КАКОГО ЛИБО ДАВЛЕНИЯ!

После того, как все зазоры чисты, вынимаем плату и тщательно промываем под холодной водой из-под крана в несильном потоке. Можно посушить феном на самой маленькой температуре.

Проявитель не выливайте, он вам еще пригодится.

Все! Плата готова к травлению!

Травление

Я травлю в крутом растворе хлорного железа (железо и вода 1:1) при 40-50 градусах, покачивая раствор в ванночке и двигая плату. Травление проходит за 10 минут. Долго травить нельзя - происходят боковые подтравы. В идеале, надо пузырьковую ванну с подогревом, но у меня пока нет. Важно чтобы температура была высокой, но не выше 60 градусов и важно перемешивать раствор. Не стесняйтесь доставать и смотреть плату на предмет готова она или нет. Как только сойдет последняя лишняя медь сразу промыть плату в горячей воде.

Удаление фоторезиста

Выливаем проявитель в металлическую посудину, бросаем туда плату и ставим все это на огонь. Или еще до того, как проявитель закипит или через несколько минут после кипения весь фоторезист отваливать от платы. Промойте плату в горячей воде. Далее если надо сверлить отверстия - сверлите их. Далее почистите плату Кометом (снимет все окислы), промойте в горячей воде и залудите в сплаве Розе.

Результат

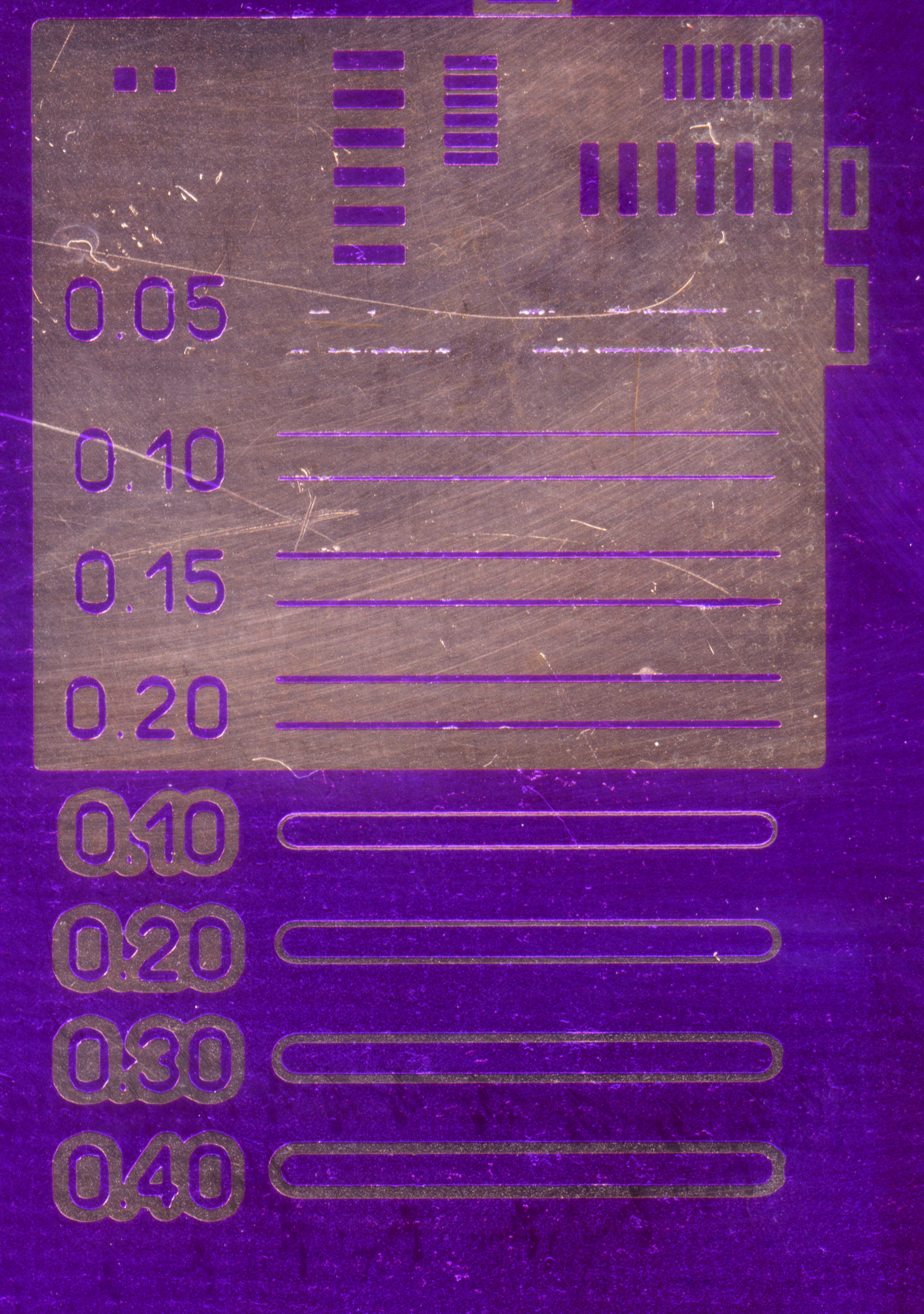

Вот ссылка на скан 3200 dpi (126 пикселей на 1 мм) платы с фоторезистом: скан 1.5Mb

Стабильно и без напрягов этим способом выходят дорожки от 0.15 и зазоры от 0.20. Мой ЛУТ способ дает такой же результат. Так в чем же преимущества? Их несколько:

  • для действительно больших плат (больше 10х15 см) ЛУТ тяжеловат в применении
  • меньше зазубрин на дорожках
  • проще сделать размеры на плате такими же, какие они на фотошаблоне

Но ЛУТ дает больше точности на мелких деталях, как это не странно. Фотоспособ любит "съедать" мелкие штучки, а ЛУТ, наоборот, делает их пожирнее. Фотоспособ на самом деле немного муторнее, чем ЛУТ И список оборудования подлиннее, а так как у меня нет больших плат, то я, пока, с ЛУТом.
